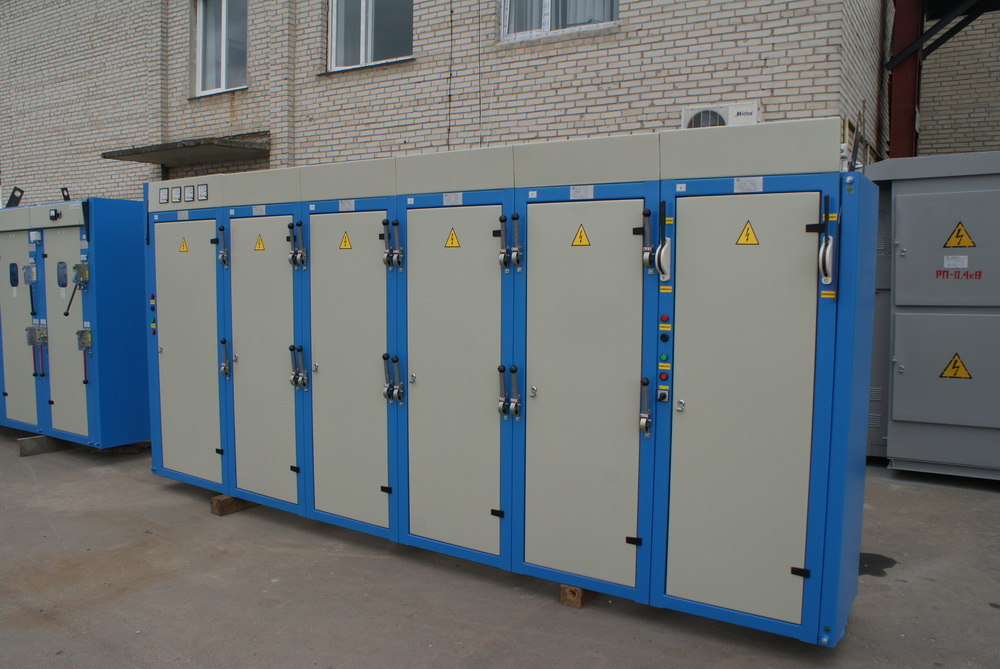

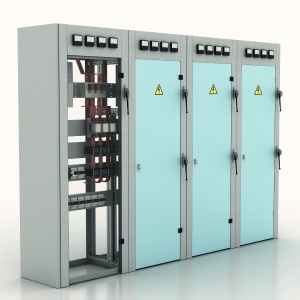

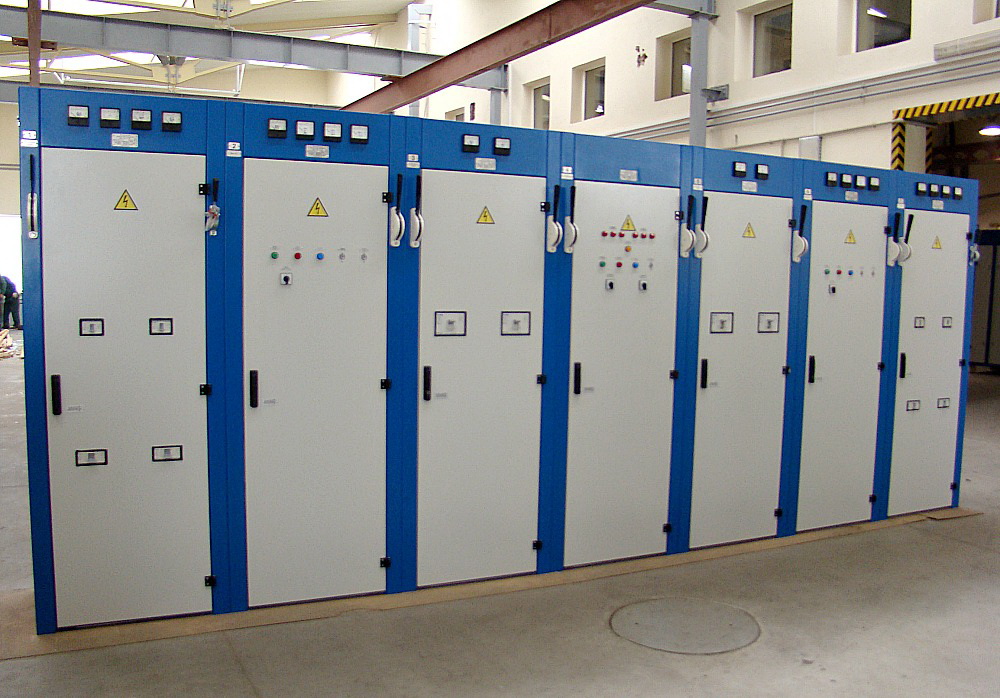

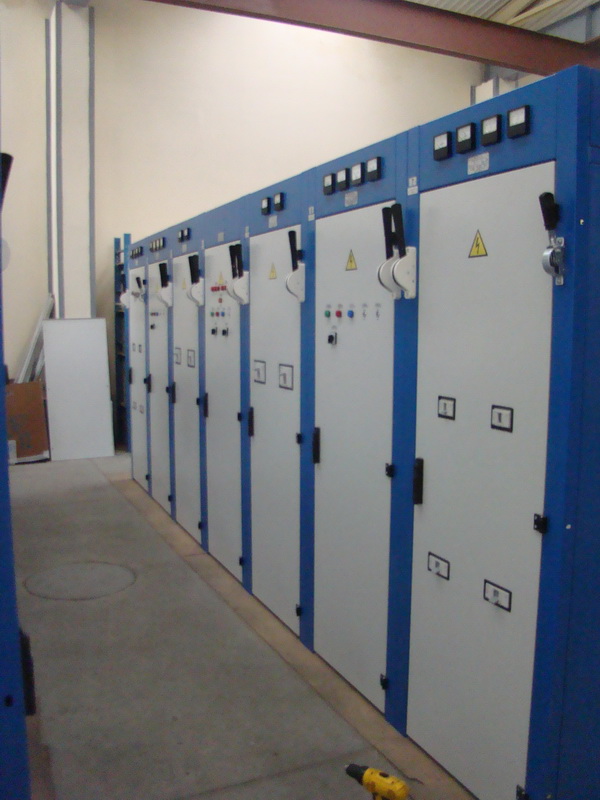

Панелі розподільних щитів серії ЩО-90 [ЩО-70, ЩО-94, ЩО-98, ЩО-99]

Панелі розподільних щитів Щ0-90 призначені для прийому і розподілу електричної енергії трифазного змінного струму, частотою 50 Гц при напрузі до 0,66 кВ і захисту відхідних ліній від перевантаження і струмів короткого замикання.

Щити комплектуються з панелей і обслуговуються з фасадної сторони. При дворядному розташуванні панелей розподільний щит комплектується шинним мостом. Відстань між фасадами 1500 мм або 2000 мм. Кліматичне виконання УЗ згідно ГОСТ 15150.

Панелі відповідають вимогам ТУ У 31.2-20122892-004:2009.

Основні параметри
Найменування параметрів Значення
Номінальна напруга, кВ 0,22; 0,38; 0,66
Частота, Гц 50
Призначення панелей ввідні, ввідно-розподільчі,
секційні, розподільчі
Число відхідних ліній 2 ÷ 9
Номінальний струм відхідних ліній, А 6; 25; 32; 40; 50; 63; 100,125;
160; 250; 400; 630; 1000; 1600; 2000*
Номінальний струм вводів, А 630; 1000; 1600; 2000; 2500; 4000*
Номінальний струм секційної панелі, А 630; 1000; 1600; 2000; 2500
Електродинамічна стійкість збірних шин, кА 41
 ​​​
