КТПММ-100-1000/6(10)/0,4 У1 (міських електричних мереж)

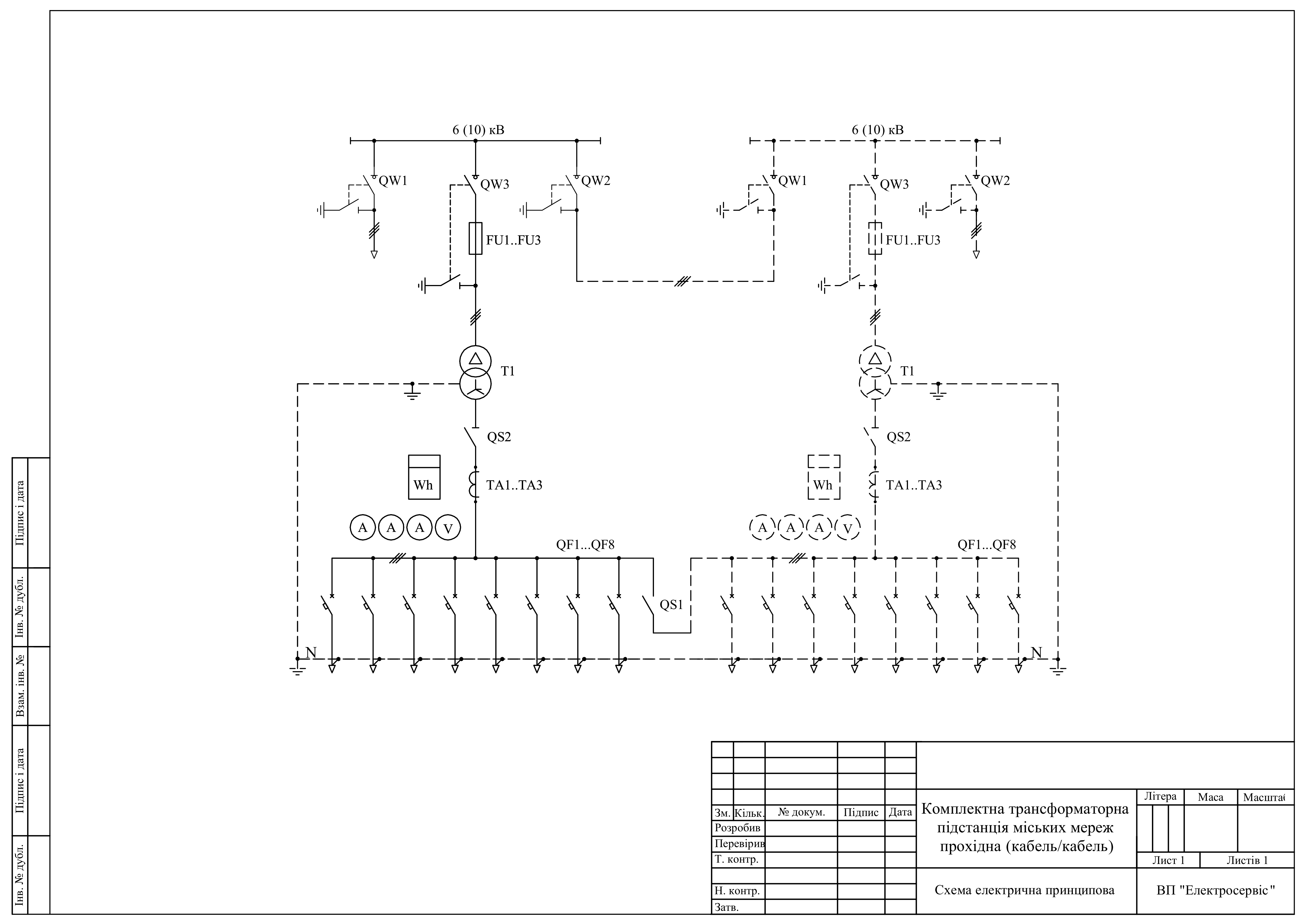

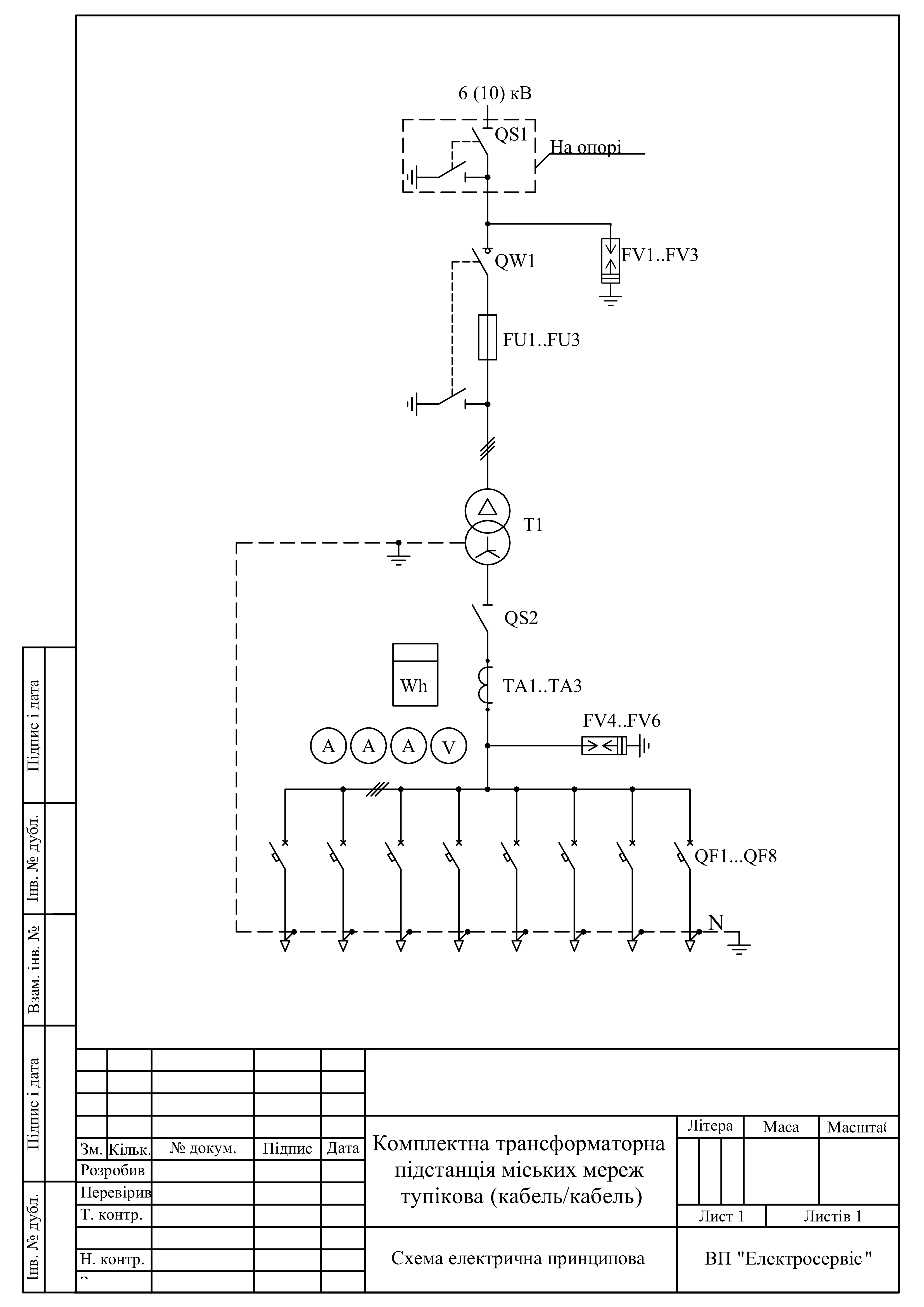

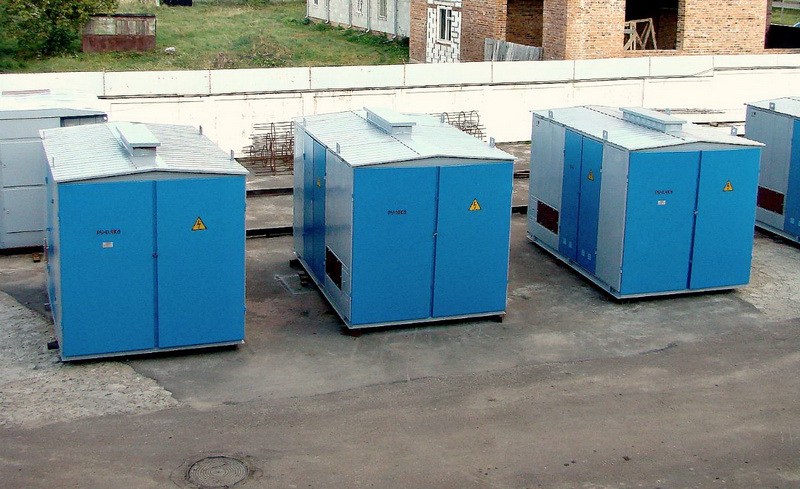

Комплектні трансформаторні підстанції для міських електричних мереж прохідного, тупікового типу КТПММ-100-1000/6(10)/0,4 У1 призначені для прийому, перетворення і розподілу електричної енергії в одно-двох променевій і кільцевих схемах електропостачання міських електричних мереж.

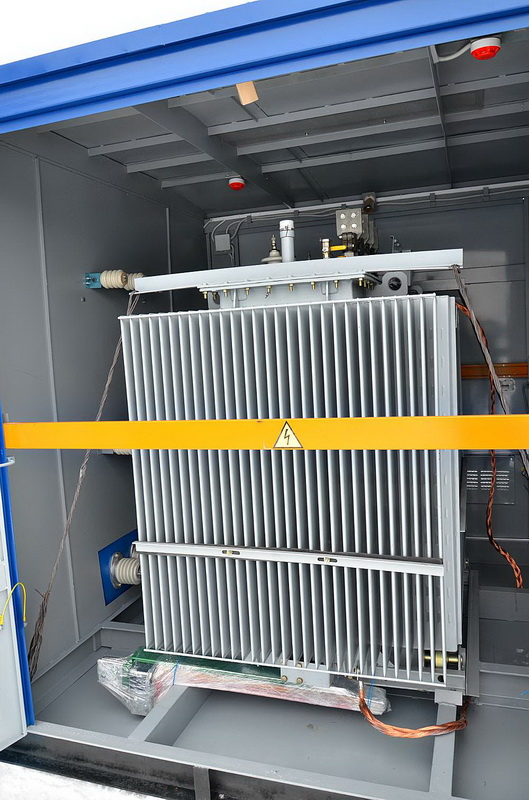

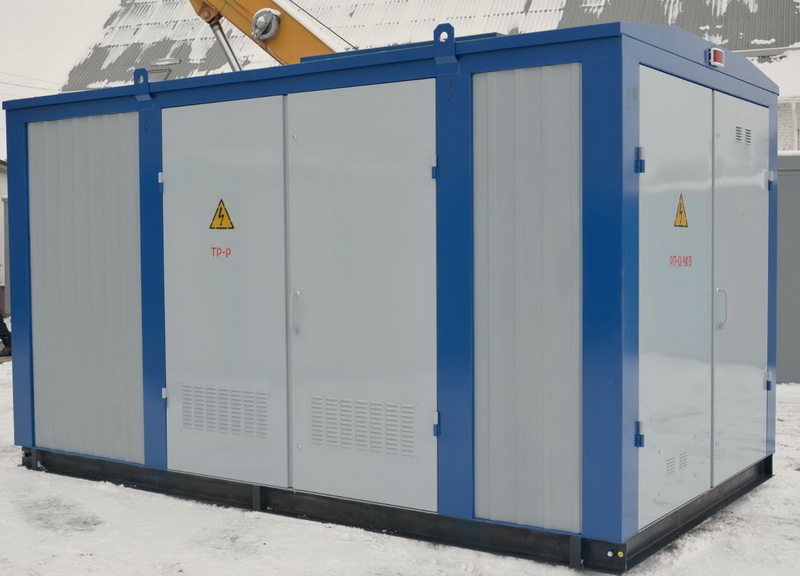

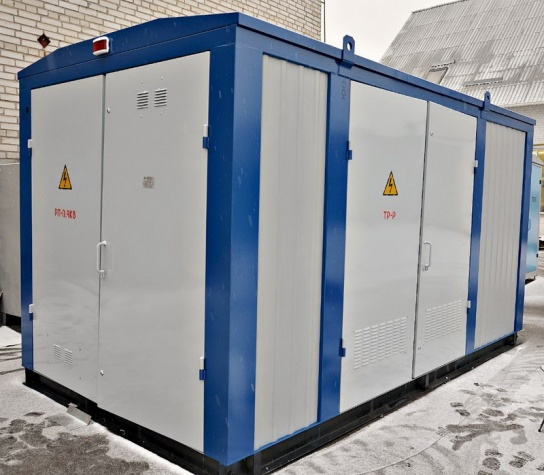

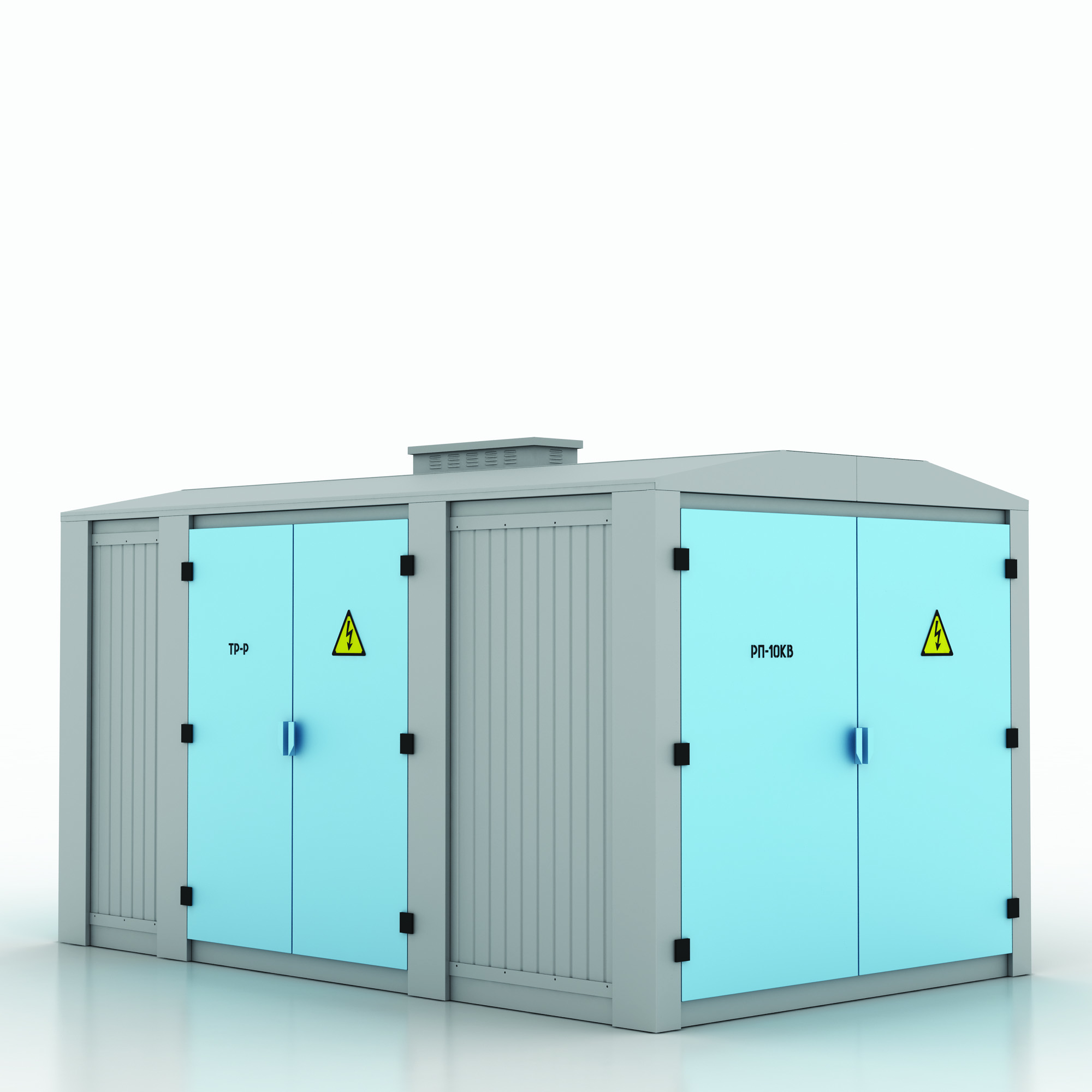

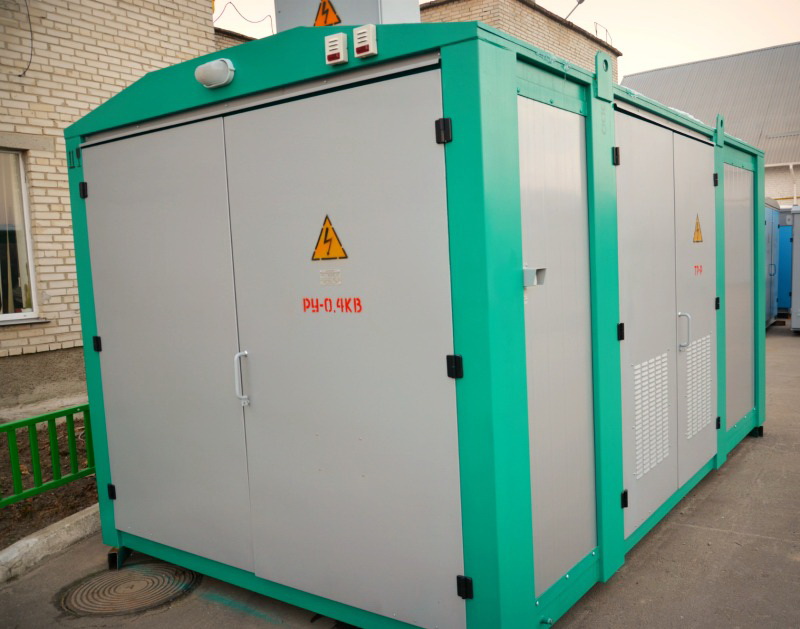

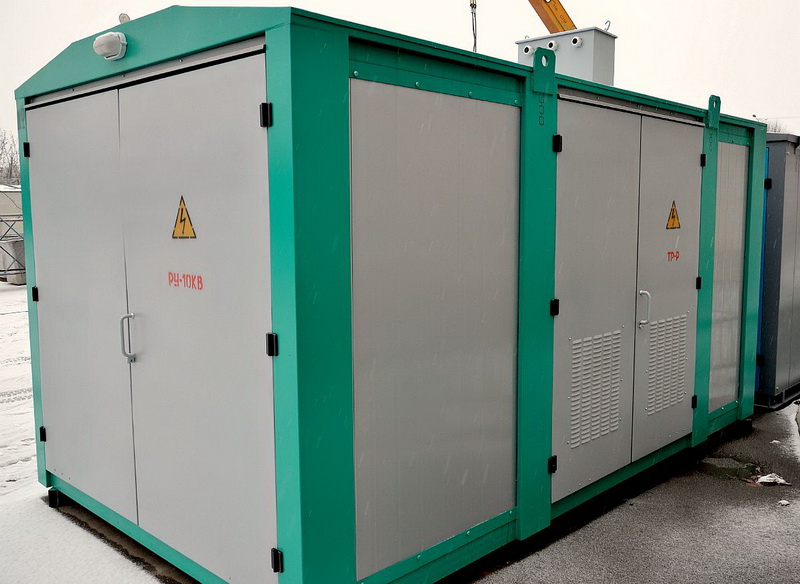

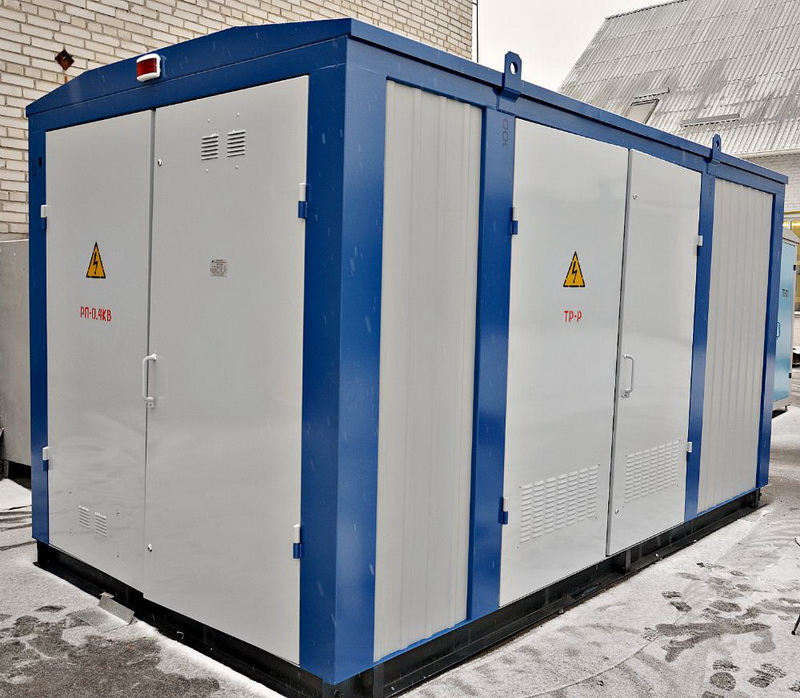

КТПММ поставляються в металевому контейнері (2КТПММ - в двох контейнерах) з вмонтованим в ній силовим трансформатором, шафами ПВН, РПНН.

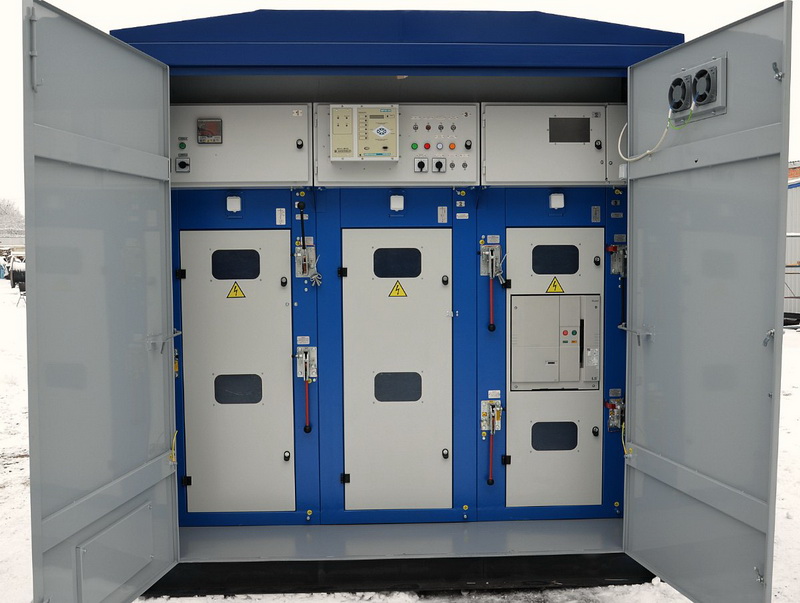

За бажанням замовника підстанція може постачатися в комплекті з високовольтним повітряним вводом, шафою вуличного освітлення, а також в якості шаф ПВН і РУНН можуть установлюватися комірки КСО і панелі ЩО.

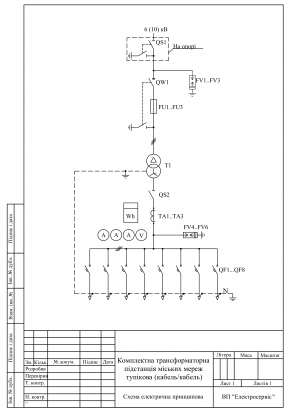

В шафі високої напруги встановлені вимикачі навантаження з пружинно-важільним приводом.

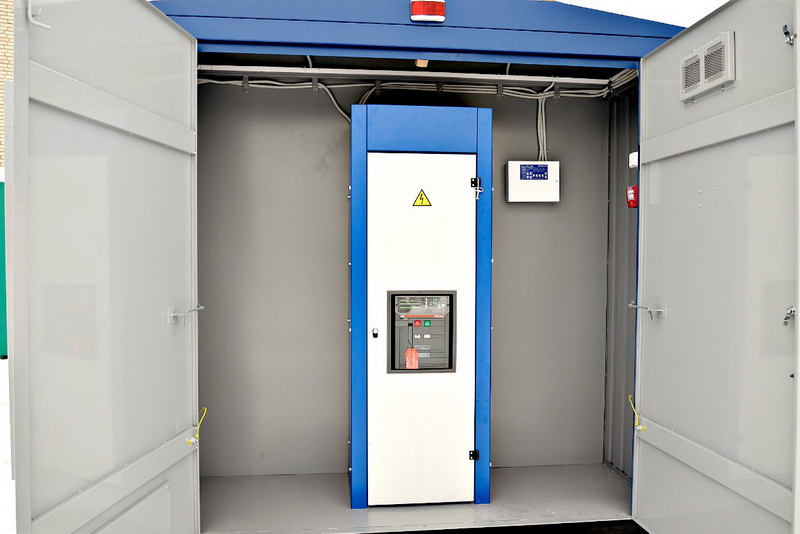

В шафі низької напруги встановлені рубильники-запобіжники або автоматичні вимикачі, кількість відхідних ліній - згідно замовлення. Вводи ВН - повітряні чи кабельні, виводи НН - кабельні.
КТПММ монтується на фундаменті.
КТПММ відповідає вимогам ТУ У 31.1-20122892-001:2007
| КТПММ-100/6(10)/0,4 | КТПММ-160/6(10)/0,4 | КТПММ-250/6(10)/0,4 | КТПММ-400/6(10)/0,4 | КТПММ-630/6(10)/0,4 | КТПММ-1000/6(10)/0,4 | |||
| Номінальна напруга, кВ | 6(10) | 6(10) | 6(10) | 6(10) | 6(10) | 6(10) | ||
| Номінальний струм, А | Сторона ВН | Тр-ра | 9,63 (5,78) | 15,2 (9,25) | 24 (14,45) | 38,5 (23,1) | 60,6 (36,3) | 96,2 (57,7) |
| Плав. вставка | 20 (16) | 31,5 (20) | 40 (31,5) | 63 (40) | 80 (63) | 160 (100) | ||
| Сторона НН | Тр-ра | 144.4 | 231.5 | 358 | 578 | 909 | 1443 | |
| Сторона НН | Фідер 1 | 63 | 80 | 100 | 100 | 100 | 100 | |
| Фідер 2 | 63 | 100 | 100 | 100 | 100 | 100 | ||
| Фідер 3 | 80 | 160 | 200 | 160 | 160 | 160 | ||
| Фідер 4 | 100 | 160 | 200 | 200 | 200 | 200 | ||
| Фідер 5 | - | - | - | 400 | 400 | 400 | ||
| Фідер 6 | - | - | - | - | 630 | 630 | ||
| Фідер 7 | - | - | - | - | - | 630 | ||

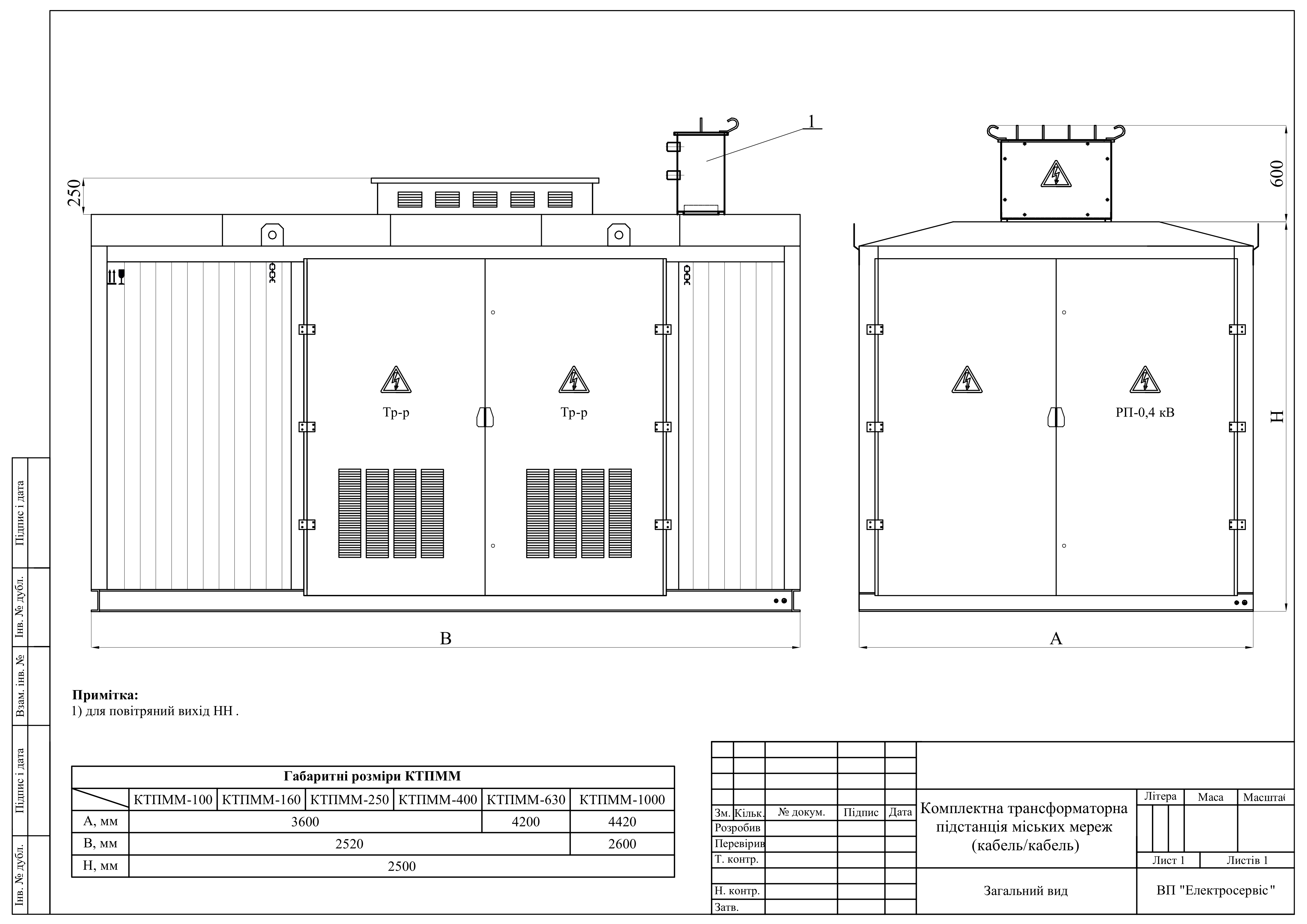

| Габаритні. розміри | А, мм | 3600 | 4200 | 4420 | ||||
| В, мм | 2520 | 2600 | ||||||
| Н, мм | 2500 | |||||||
