Комплектний розподільний пристрій КРУ-ЕС призначено для прийому і розподілу електричної енергії змінного трифазного струму промислової частоти 50 Гц номінальною напругою 6, 10 кВ з ізольованою або заземленою через дугогасящий реактор нейтраллю.

КРУ-ЕС відповідає вимогам ДСТУ 3335, ГОСТ 12.2.007.0, ГОСТ 12.2.007.3, ГОСТ 14693, ТУ У 27.1-20122892-008: 2012.

Область застосування

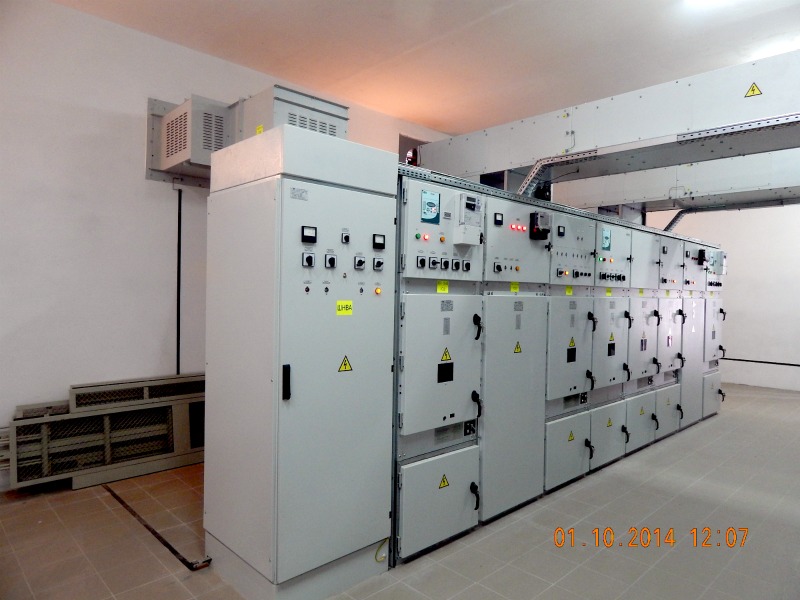

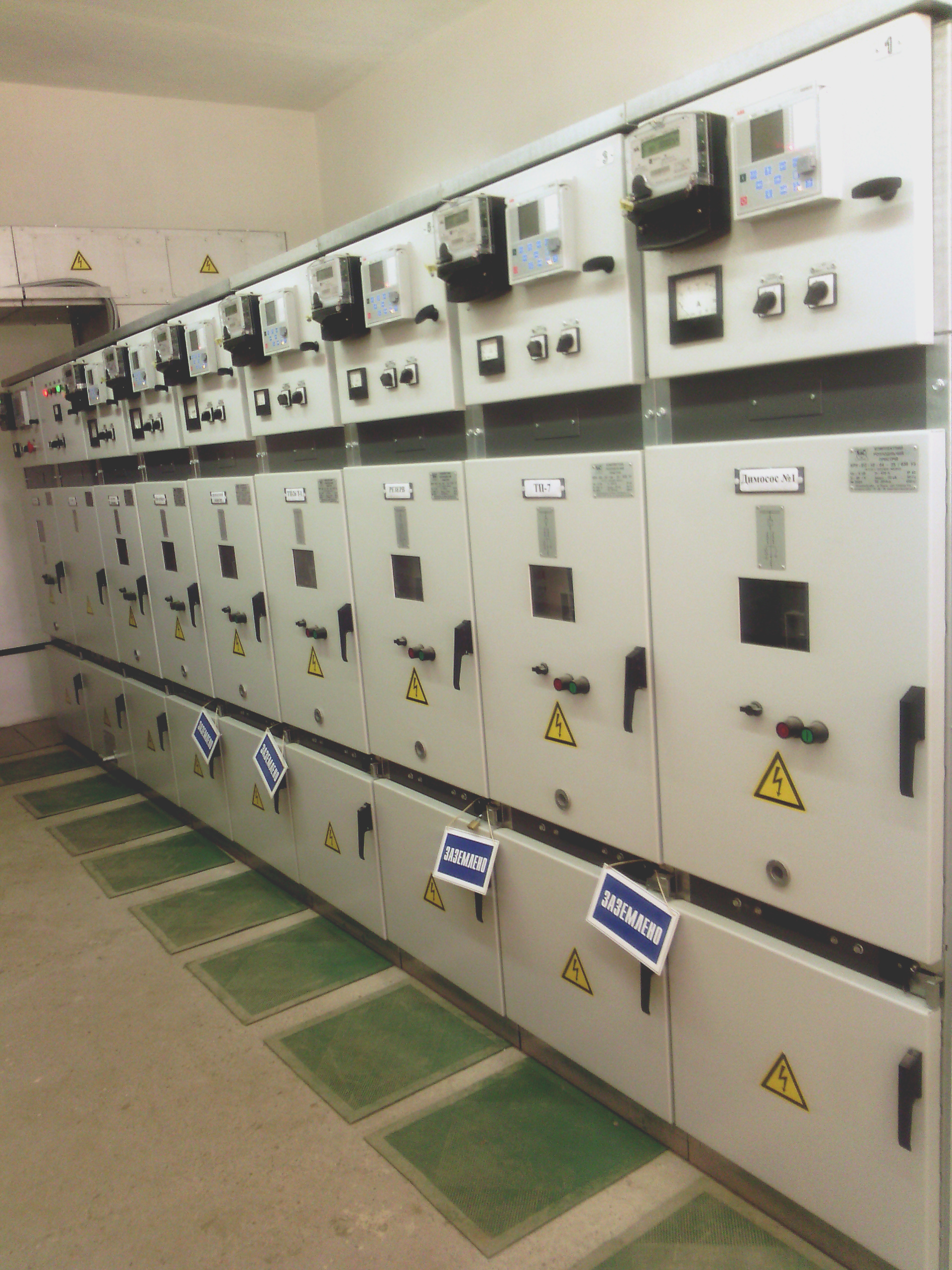

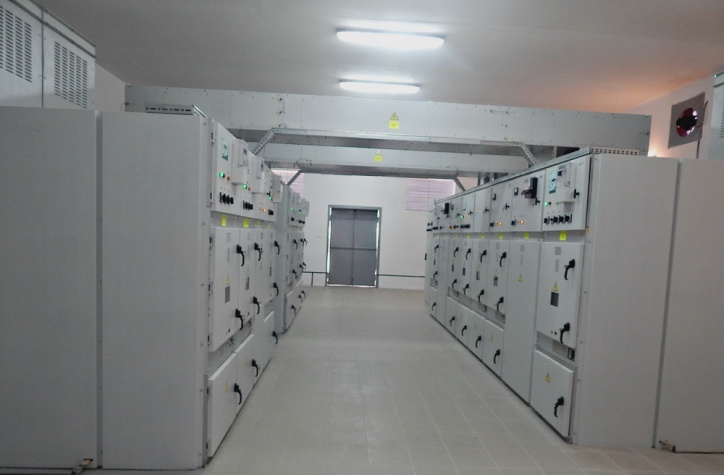

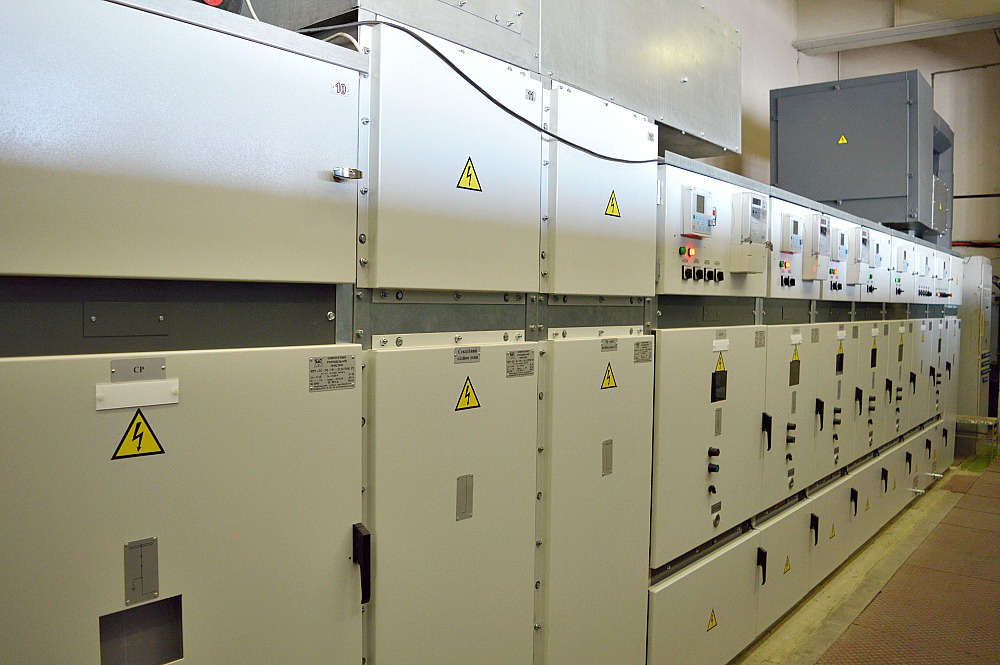

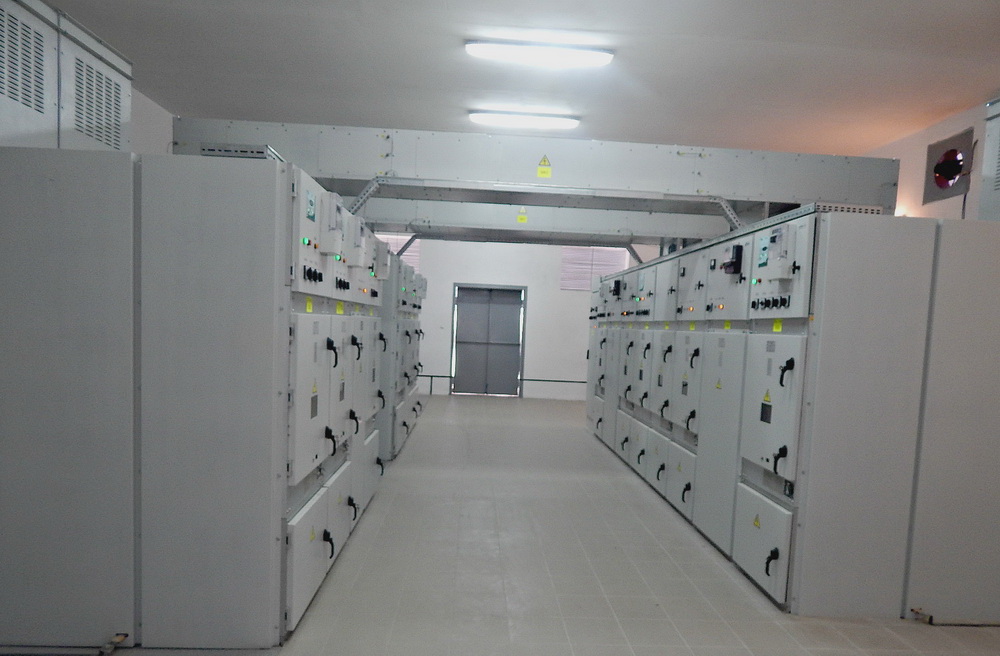

КРУ-ЕС використовується як розподільчий пристрій напругою 6-10 кВ трансформаторних підстанцій, в тому числі комплектних і контейнерних, а також в якості розподільних пунктів.

Умови експлуатації:

• висота над рівнем моря до 1000 м;
• атмосферний тиск від 86,6 до 106,7 кПа (від 650 до 795 мм рт.ст.);
• верхнє робоче (ефективне) значення температури навколишнього повітря не вище плюс 40 °С;
• нижнє робоче значення температури навколишнього повітря не нижче мінус 25 °С, тип атмосфери II згідно ГОСТ 15150;
• відносна вологість повітря не вище 95% при плюс 25 °С;
• навколишнє середовище не вибухонебезпечне, не містить струмопровідного пилу, агресивних газів і парів в концентраціях, що руйнують ізоляцію і метал;
• КРУ-ЕС випускається з стійкістю до сейсмічних впливів інтенсивністю до 9 балів за шкалою MSK-64 при установці на висоті до 30 м над нульовою позначкою згідно ГОСТ 17516.1.

Конструкція

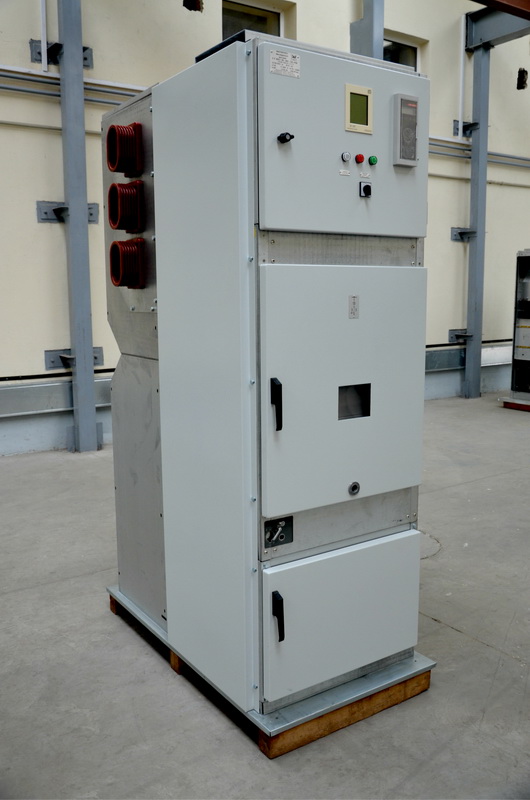

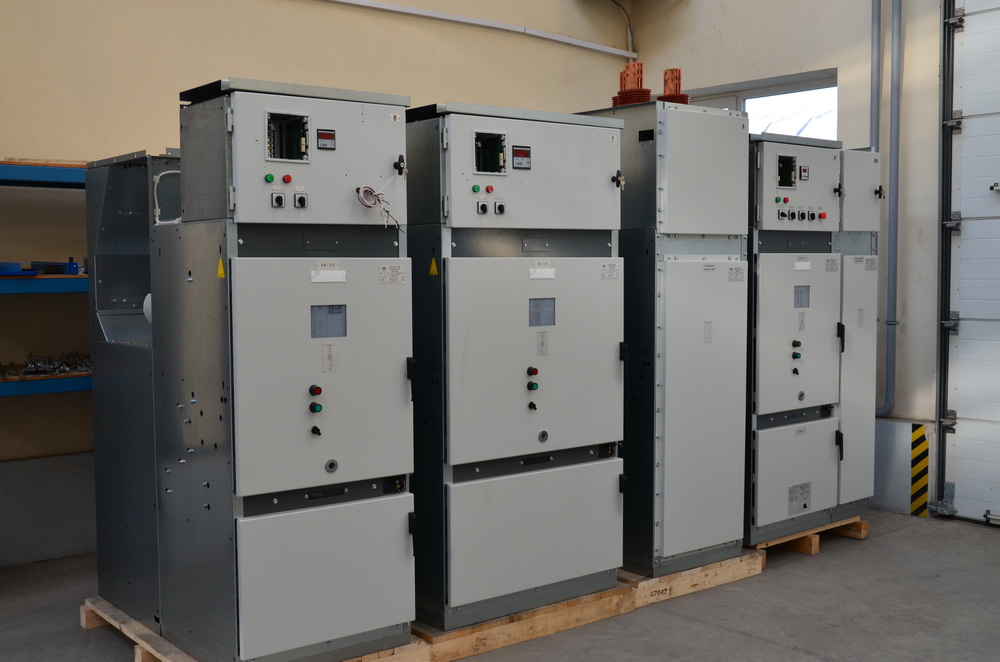

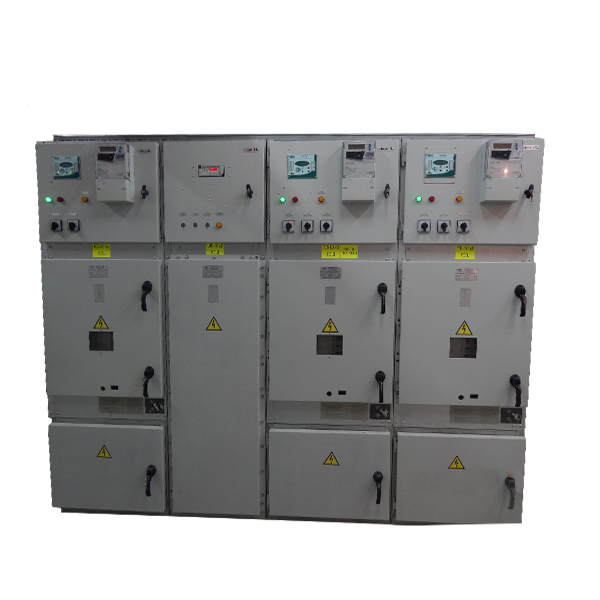

Шафи КРУ-ЕС представляють собою набір окремих шаф з розміщеними в них комутаційними апаратами, приладами вимірювання, пристроями управління і сигналізації, пристроями захисту відсіків від руйнування відкритої електричної дуги.

Корпус шафи являє собою металеву збірно-болтову конструкцію, що включає апаратуру, заземлюючі і блокувальні пристрої, струмопровідні частини, нерухомі електричні контакти головних кіл.

КРУ-ЕС обладнані сучасними мікропроцесорними пристроями захисту, в комплексі з вимикачами, забезпечується надійність і стабільність експлуатації.

Безпека

КРУ-ЕС оснащені різноманітними блокуваннями і допоміжним обладнанням, необхідним для гарантування високого рівня безпеки та надійності, як для пристрою, так і для обслуговуючого персоналу.

Особливості:

• широкий діапазон робочих параметрів;
• корпус з високоякісної сталі з алюмоцинковим покриттям;
• оригінальна конструкція, що забезпечує легкий доступ до обладнання;
• можливість розміщення в одній шафі одного або двох комплектів трансформації торів струму, напруги;
• простота зручність і безпека обслуговування;
• ізольована контактна частина вимикача (зєднання втичних силових роз'ємів викотного елемента відбувається в ізоляційної трубі), що повністю виключає міжфазне замикання;
• продумана система блокувань;
• застосування сучасних мікропроцесорних пристроїв РЗіА.
