Комірки КСО–285; КСО–272

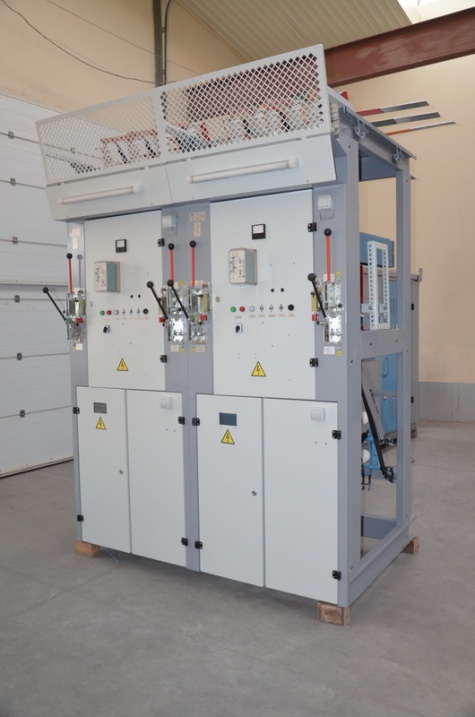

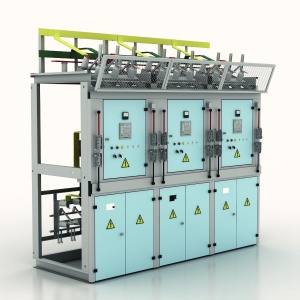

Комірки збірні одностороннього обслуговування серії КСО-285 і шинні мости до них призначені для комплектації розподільчих пристроїв напругою 6, 10 кВ змінного стуму частотою 50Гц з ізольованою нейтраллю, які встановлюються в районах з помірним кліматом в приміщеннях.

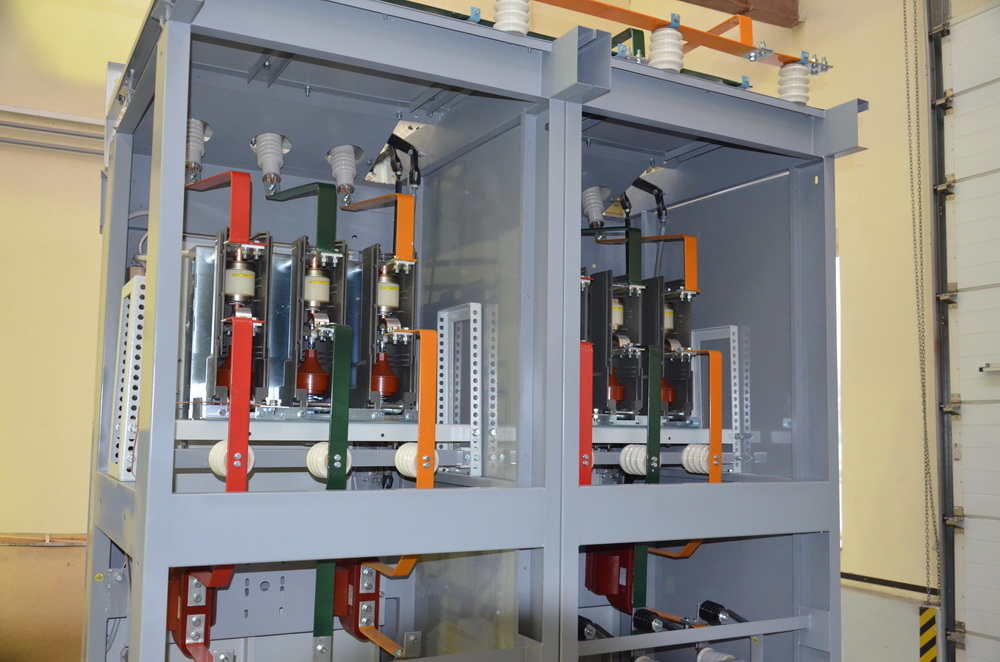

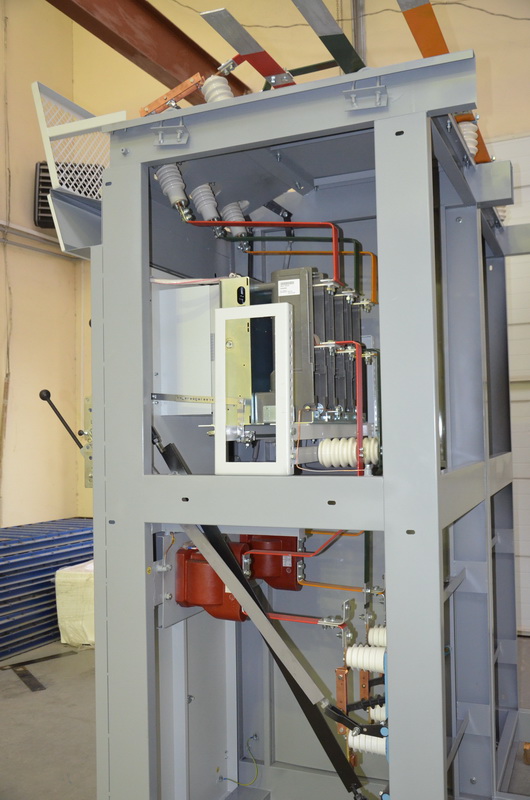

В середині камери розміщена апаратура головних кіл:
  • вимикач навантаження з пружинним приводом;
  • роз'єднувач РВПЗ з заземлюючими ножами;

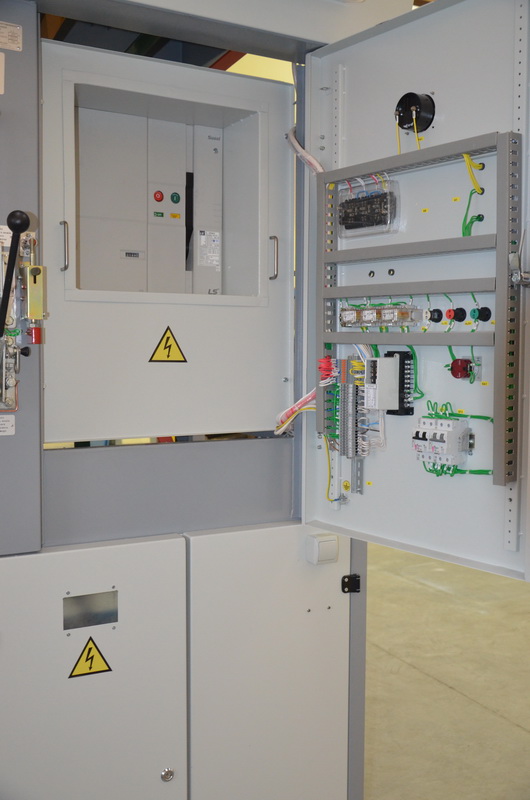

  • вакуумний вимикач з електромагнітним (моторизованим) приводом. У даних камерах передбачено комплекти захистів (максимальний струмовий захист, перевантаження, струмова відсічка, захист від замикань на землю, контроль кіл напруги, АВР або простий варіант тільки максимальна струмовий захист);
  • трансформатор напруги;
  • трансформатор власних потреб;

Приєднання до зовнішніх мереж - кабельне.

При двохрядному встановленні камери комплектуються шинним мостом з роз’єднувачем (ШМР) або без них (ШМ).

Камери відповідають вимогам ТУ У 31.2-2012289-002:2005

Основні параметри
Найменування параметрів Значення
Номінальна напруга, кВ 6; 10
Номінальна робоча напруга, кВ 7,2; 12
Номінальний струм головних кіл при частоті 50 Гц, А 630; 1000
Номінальний струм головних кіл камер КСО
з вимикачем навантаження при частоті 50 Гц, А		 630
Номінальний струм трансформаторів струму, А 50; 75; 100; 150; 200; 300; 600; 1000
Номінальний струм запобіжників струму, А при:
Uн-6 кВ
Uн-10 кВ 		31,5; 50; 80; 100; 125
31.5; 40; 63; 80; 100
Номінальний струм збірних шин, А 630; 1000
Струм електродинамічної стійкості, кА 51
Струм термічної стійкості, кА 20
Час протікання струму термічної стійкості с:
для камер на 630 А
для камер на 1000 А
для камер з вимикачем навантаження
2
3
1
 ​​​
